 LGR 2 HT je autonomní záznamník
hladiny a teploty vody, určený k použití například ve vrtech,
studnách, nádržích a všude tam, kde je třeba měřit výšku vodního
sloupce bez potřeby stálého napájecího
napětí a bez lidské obsluhy.
Princip
LGR 2 HT pracuje na principu měření hydrostatického tlaku vody s
automatickou kompenzací vlivu změn atmosférického tlaku. Je vybaven
tlakovým čidlem americké firmy Lucas s oddělovací membránou z
nerezové oceli, které zajišťuje dlouhodobou stabilitu sondy. Měření je prováděno v
nastavitelných časových intervalech a ukládáno do vnitřní paměti
přístroje s kapacitou 32000 uložených hodnot.

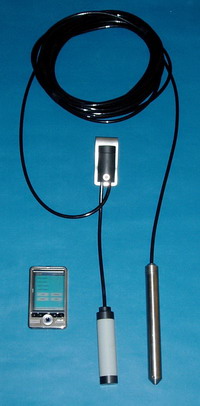

Popis
LGR 2 se skládá se z vodotěsného válcového pouzdra z
nerezavějící oceli, ve kterém je umístěno tlakové i teplotní
čidlo a veškerá elektronika přístroje, ze závěsu, kterým se
zařízení zavěšuje za okraj pažnice měřeného vrtu, a z pouzdra
pro baterii. Závěs je s vlastním pouzdrem přístroje propojen
speciálním kabelem s polyuretanovým pláštěm vysoce odolným i v
mírně agresivním prostředí. Kabel obsahuje ocelová lanka, která
zajišťují minimální průtah kabelu i ve značných délkách a dutou žílu
pro vyrovnání změn atmosférického tlaku.
Ovládání
Závěs přístroje obsahuje konektor pro připojení ovládacího
počítače. Ovládacím programem je možné nastavovat parametry
měření (počet kanálů, intervaly jednotlivých odměrů), zjišťovat
nastavení přístroje, stav napájecí baterie, přenášet naměřené
údaje do počítače a vymazat vnitřní paměť LGR 2. Jako ovládací
počítač lze použít např. notebook nebo kapesní počítač s
operačním systémem Windows mobile.
Napájení
Zařízení je napájeno 9V baterií velikosti 6F22 – destičková
baterie. Při použití doporučených alkalických baterií vydrží
tato baterie napájet přístroj déle než rok (při nastaveném
intervalu měření 1 hodina).
Technické parametry
| Pouzdro přístroje |
průměr : |
25 mm |
| délka: |
225 mm |
| materiál: |
ocel nerez |
| Měření tlaku |
rozsah: |
40, 100, 200, 400, 800 kPa |
| rozlišení: |
12 bitů (cca 0,025 %) |
| linearita: |
0,1 % |
| Měření teploty |
rozsah teploty: |
0-100 °C |
| rozlišení: |
12 bitů (cca 0,025 %) |
| linearita: |
0,5 % |
| Záznamník |
kapacita paměti: |
32000 hodnot |
| intervaly měření: |
10, 30, 60 sec, 2, 5, 10, 30, 60 min |
| napájení: |
9V alkalická baterie 6F22
|
|
